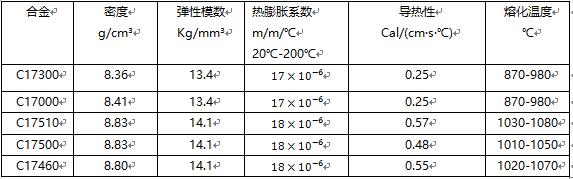

由于铍元素之性质及作用，铍铜的物理及机械性能与其他铜合金相差很大，当铍含量由0.15%增加至2.0%（重量百分比），便能产生不同物理特性系列之合金，此等特性的典型值如附表所示。

不论是高强度或高导电性的合金，某些物理性能仍保持相似，如高强度合金的弹性模数为13400kg/mm²，高导电性合金的弹性模数为14100kg/mm²，所有成份及不同形状的产品之泊松比为0.3。

铍铜合金系列中，具显著差异的物理性能为导热性，以高强度合金的60Btu/(ft·hr·F)到高导电性合金的140 Btu/(ft·hr·F)。铍铜导热及导电性能使其适用于散热及载流的应用上。

铍铜热膨胀系数在其使用温度范围内不受合金含量的影响。铍铜之膨胀与钢材（包括不锈钢）十分接近。这确保铍铜与钢可在装配件中互相配合。

铍铜之比热随温度上升而上升。C17300、C17200、C17000，在室温下为0.086Btu/(1b·F)，在93°C时，则为0.097 Btu/(1b·F)。对于C17510、C17500，在相同的温度范围内，比热数值会从0.080升至0.091 Btu/(1b.F)。

导磁性非常接近于一致，指合金能在缓慢的磁场变化下，完全透过磁场。

高强度铍铜合金相比传统的密度较低。这样，于相同重量时可增加较多件数。铍铜弹性模数比特定的铜合金高10%至20%，其强度、弹力及弹性更使铍铜成为合金中最受欢迎的选择。

注：表中性质适用于时效硬化产品。
